1、化学成分：
|
项目 |
Al2O3 |
SiO2 |
Fe2O3 |
TiO2 |
其他 |
|
DY-CS-01 |
45~54 |
≤41 |
≤2.5 |
≤2 |
≤1.5 |
|
DY-CS-02 |
53~58 |
≤40 |
≤1.5 |
≤1.5 |
≤1 |
2、多元活性刚玉砂质量指标：
|
产品型号 |
堆积密度 |
角形系数 |
灼烧减量 |
膨胀系数（1200℃） |
耐火度 |
|
DY-CS-01 |
1.42~1.48 |
≤1.1 |
<0.1% |
4.5~6.5*10~6/k |
≥1770℃ |
|
DY-CS-02 |
1.5~1.68 |
≤1.1 |
<0.1% |
4.5~ 6.5*10~6/k |
≥1800℃ |
3、多元活性刚玉砂特性及优势：
● 耐火度高和热稳定好，能有效防止砂芯产生粘砂、变形、裂纹或断裂等缺陷，并具有良好的再生性能；
● 膨胀系数低，制芯时加入一定比例的陶粒砂，能有效减少铸件内腔的脉纹缺陷；
● 粒形圆整，显著改善制芯的流动性，提高砂芯的致密度，降低铸件内腔的粘砂风险；
● 含泥量低，一定范围内降低树脂的加入量，降低辅材成本，降低铸件产生气孔的风险；
● 碱性金属（及氧化物）、磁性物质等杂质含量低，能有效抑制砂芯受热后产生的烧结缺陷，防止铸件内腔（尤其狭窄部位）被堵实，减少铸件内腔的残余黑砂。
4、特种砂常见伴生缺陷案例：
冷芯或覆膜砂热芯工艺条件下，采用特种砂制芯时，由于受杂质成份的影响（碱性金属及其氧化物、其它磁性物质），常见的伴生缺陷有内腔烧结（堵实）和砂芯溃散不良（黑砂）。
|
|
|
|
|
|
磁性特征 |

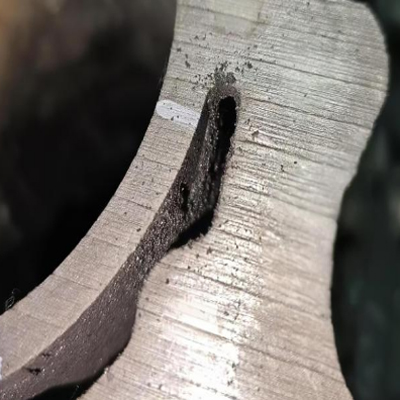

内腔烧结（堵实） |

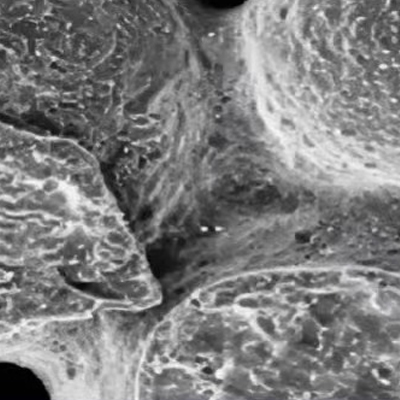

烧结颈（电镜图） |

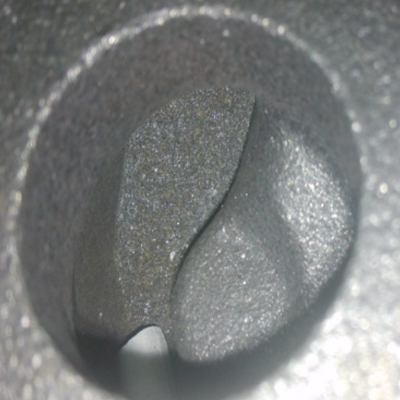

黑砂 |
多元活性刚玉砂能有效抑制铸件内腔产生烧结和溃散不良等伴生缺陷。

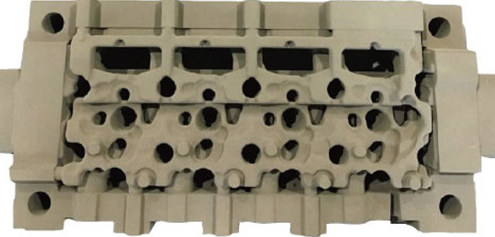

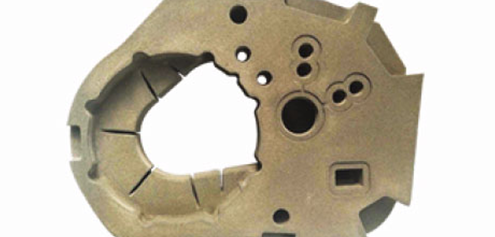

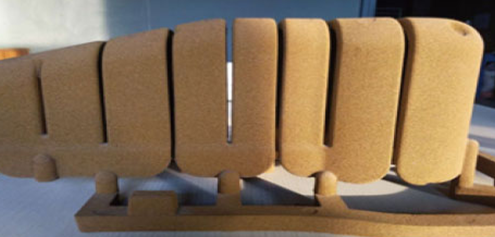

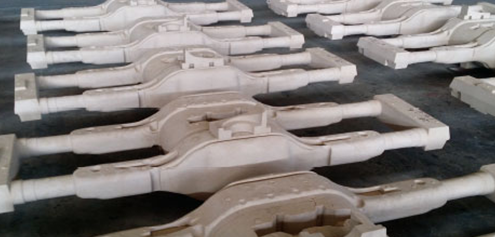

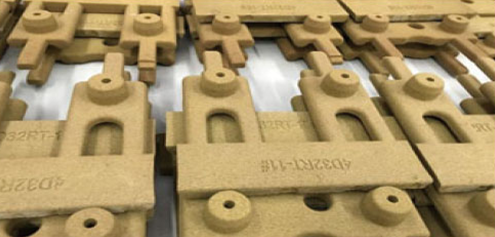

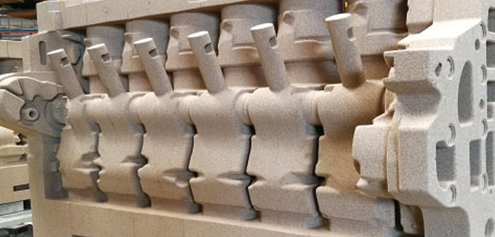

多元活性刚玉砂是一种人造特种砂,由莫来石相和刚玉相等耐火材料经高温混合烧结而成，具有耐火度高、角型系数小、膨胀系数低、密度适中及再生性能好等特点，适用于形状复杂、强度要求高、致密度要求高的砂芯生产，能显著改善复杂铸件的内腔清洁度。
高效复合型防脉纹添加剂是一种由有机物、无机物及金属氧化物按一定比例经过特殊处理混制而成的复合型材料，外观为藕荷色或深灰色。堆积密度为0.60~0.90g/cm³，主要用于冷芯或覆膜砂热芯工艺中，能有效缓解砂子的受热膨胀，提高砂芯的退让性。混砂时加入0.3~0.8%的高效复合型防脉纹剂，能彻底消除铸件内腔的脉纹缺陷。
多元除渣剂主要原料为高膨化的含铝硅酸盐,使用自主研发的中温微膨化炉和热料冷激工艺生产。多元除渣剂具有较高的膨化性能，具有极强的聚渣、集渣能力，适用于各类铸铁件、铸钢件及有色件的生产。
Qingdao Duoyuan New Materials Co., Ltd specializes in inorganic non-metallic new materials production, management and professional service for years.
Copyright © 2024 青岛多元新材料有限公司版权所有
powered by WDL
